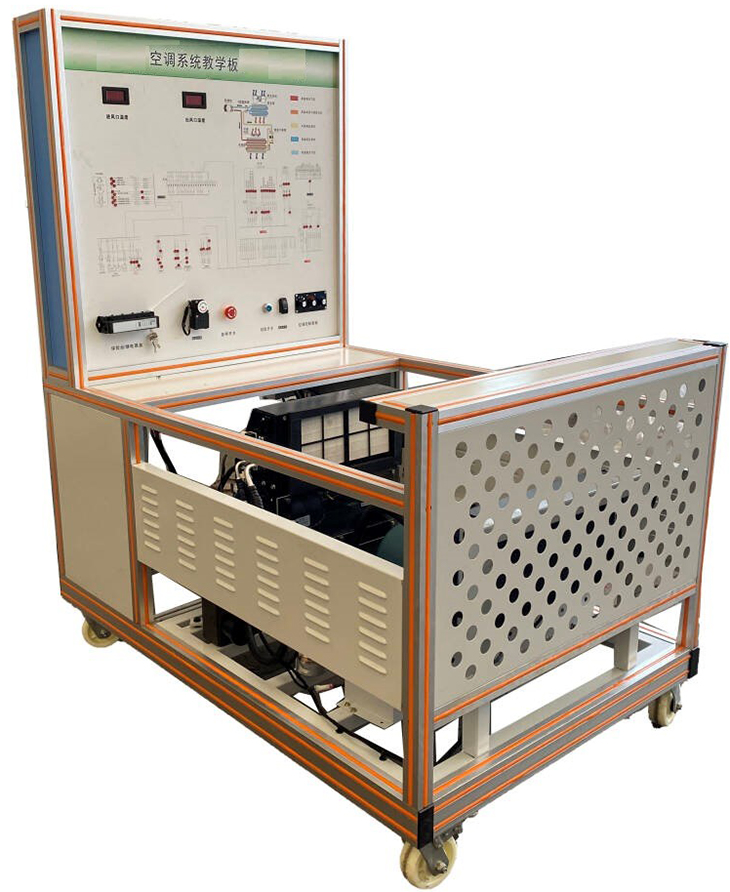

SBQC-TJ26东风天锦空调系统实训台
一、配置需求
1.东风天锦空调系统实训台要求配备检测控制面板、诊断座、点火开关、信号模拟信号板、高压压力表、低压压力表、数字式进风口温度表、数字式出风口温度表、空调控制器总成、空调开关、空调自诊断系统、空调蒸发箱总成、压缩机总成、膨胀阀总成、干燥器总成、鼓风机总成、冷凝器、加热器、循环水泵、冷却电子风扇、三相异步电动机、智能化故障设置和考核系统、移动台架（带自锁脚轮装置）。
二、产品需求
1.空调系统实训台以 全新 （东风天锦EQ1120GA2） 该车型空调系统为基础，充分展示商用车空调系统组成结构和工作过程适用于车辆培训机构对运输车空调系统理论额维修实训教学需要。
三、功能需求
1.真实可运行的空调系统，充分展示空调系统的组成结构和工作过程；
2.需求使用三相电机作为动力源，带动空调压缩机工作。操控空调控制面板、可真实演示空调系统的工作过程以及工作原理；
3.面板不小于4mm厚耐腐蚀、耐创击、防火、防潮的高级铝塑板，面板打印永不褪色的彩色电路图与工作原理图；
4.面板安装检测端子，可直接在面板上检测空调系统各电路元件的电信号；
5.面板安装压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化，同时配备干燥瓶冷媒观察孔；
6.需提供练习加注制冷剂、检漏等实操工作平台；
7.带自锁脚轮装置，坚固可靠。
四、技术规格
外形尺寸：1500×1000×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
外接电源：交流220V±10% 50Hz
工作电压：直流12V
制 冷 剂：R134a
工作温度：-40℃～+50℃
高压压力表：0～3.5MPa
低压压力表：0～1.5MPa
三相异步电动机：
型 号：YT 100L1-4
电 压：AC 380V
功 率：2.2KW
转 速：1420r/min
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80mm
五、基本配置(每台)
|
序号 |
名 称 |
规格标准 |
单位 |
数量 |
|
1 |
检测控制面板(面板柜) |
装有各种检测端子以及彩色电路图和原理图（950*900*4mm) |
套 |
1 |
|
2 |
点火开关 |
|
个 |
1 |
|
3 |
高压压力表 |
R134a，0～3.5MPa |
个 |
1 |
|
4 |
低压压力表 |
R134a，0～1.5MPa |
个 |
1 |
|
5 |
数字式进风口温度表 |
|
个 |
1 |
|
6 |
数字式出风口温度表 |
|
个 |
1 |
|
7 |
空调控制器总成 |
|
套 |
1 |
|
8 |
空调蒸发箱总成 |
|
套 |
1 |
|
9 |
压缩机总成 |
|
套 |
1 |
|
10 |
膨胀阀总成 |
|
套 |
1 |
|
11 |
干燥器总成 |
|
套 |
1 |
|
12 |
鼓风机总成 |
|
套 |
1 |
|
13 |
冷凝器 |
|
个 |
1 |
|
14 |
冷却电子风扇 |
|
套 |
1 |
|
15 |
三相异步电动机 |
YT 100L1-4/2.2KW |
台 |
1 |
|
16 |
移动台架(带自锁脚轮装置) |
1500×1000×1700mm(长×宽×高) |
台 |
1 |
|
17 |
故障模拟与排除装置 |
|
套 |
1 |
|
18 |
设备手册 |
|
套 |
1 |
|
19 |
设备合格证、保修卡 |
|
套 |
1 |
|
